Kegelstirnradgetriebe

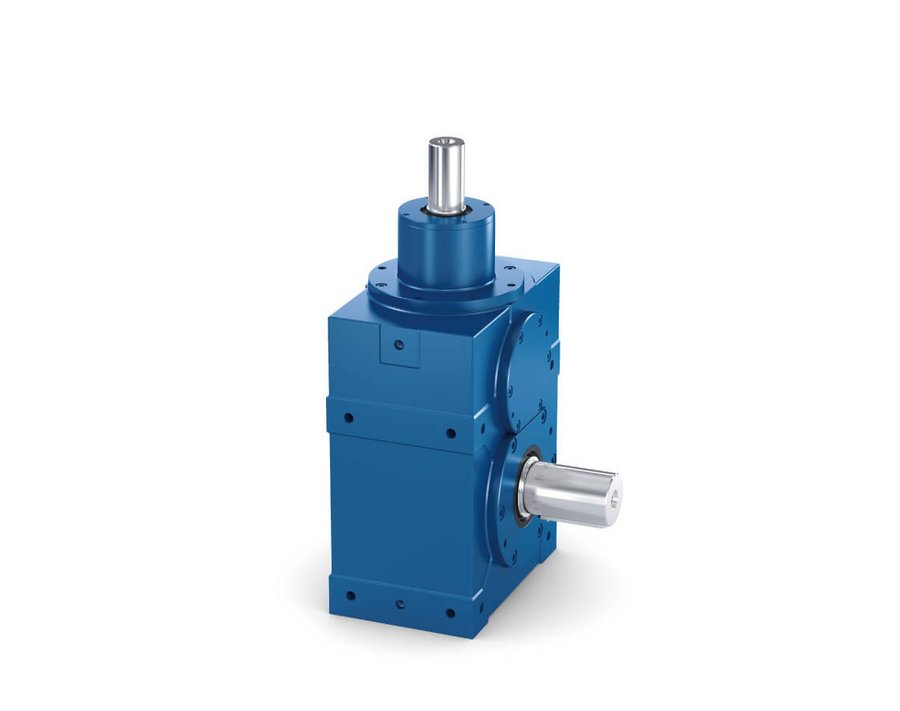

VOGEL Kegelstirnradgetriebe vereinen hohe Leistungsdichte mit hoher Laufruhe. Durch unterschiedliche Bauarten in acht Baugrößen sind sie universell verwendbar. Wie alle VOGEL Kegelradgetriebe werden sie im modernen Produktionsverfahren der geschliffenen Kreisbogenverzahnung nach Klingelnberg gefertigt. Für die Kunden bedeutet das eine höhere Verzahnungsqualität und Genauigkeit sowie noch schnellere Lieferzeiten.

KS

Winkelgetriebe mit Vollwelle mit Passfeder

Übersetzungen:i[-]6,0 – 48,0
Max. zulässiges Abtriebsmoment:T2maxzul[Nm]176 – 23040
Nenndrehmoment am Abtrieb:T2Nzul[Nm]90 – 12520
Max. Verdrehspiel:j[arcmin]10, 4
Max. Antriebsdrehzahl:N1maxzul[min-1]bis 4500


Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.

Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular

Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.

Kundenspezifische Lösung

MKS

Winkelgetriebe mit Vollwelle mit Passfeder

Übersetzungen:i[-]6,0 – 48,0
Max. zulässiges Abtriebsmoment:T2maxzul[Nm]130 – 23040
Nenndrehmoment am Abtrieb:T2Nzul[Nm]90 – 12520
Max. Verdrehspiel:j[arcmin]10, 4
Max. Antriebsdrehzahl:N1maxzul[min-1]bis 5000


Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.

Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular

Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.

Kundenspezifische Lösung

KSH

Winkelgetriebe mit Hohlwelle mit Passfedernut

Übersetzungen:i[-]6,0 – 48,0
Max. zulässiges Abtriebsmoment:T2maxzul[Nm]176 – 23040
Nenndrehmoment am Abtrieb:T2Nzul[Nm]90 – 12520
Max. Verdrehspiel:j[arcmin]10, 4
Max. Antriebsdrehzahl:N1maxzul[min-1]bis 4500


Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.

Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular

Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.

Kundenspezifische Lösung

MKSH

Winkelgetriebe mit Hohlwelle mit Passfedernut

Übersetzungen:i[-]6,0 – 48,0
Max. zulässiges Abtriebsmoment:T2maxzul[Nm]130 – 23040
Nenndrehmoment am Abtrieb:T2Nzul[Nm]90 – 12520
Max. Verdrehspiel:j[arcmin]10, 4
Max. Antriebsdrehzahl:N1maxzul[min-1]bis 5000


Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.

Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular

Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.

Kundenspezifische Lösung
