Kegelradgetriebe
VOGEL Kegelradgetriebe sind durch ihre maschinenfreundliche Konstruktion und Anpassungsfähigkeit universell einsetzbar. Die effizienten und zuverlässigen Leistungsträger gibt es in unterschiedlichen Bauarten. Wie alle VOGEL Kegelradgetriebe werden sie im modernen Produktionsverfahren der geschliffenen Kreisbogenverzahnung nach Klingelnberg gefertigt. Für die Kunden bedeutet das eine höhere Verzahnungsqualität und Genauigkeit sowie noch schnellere Lieferzeiten.

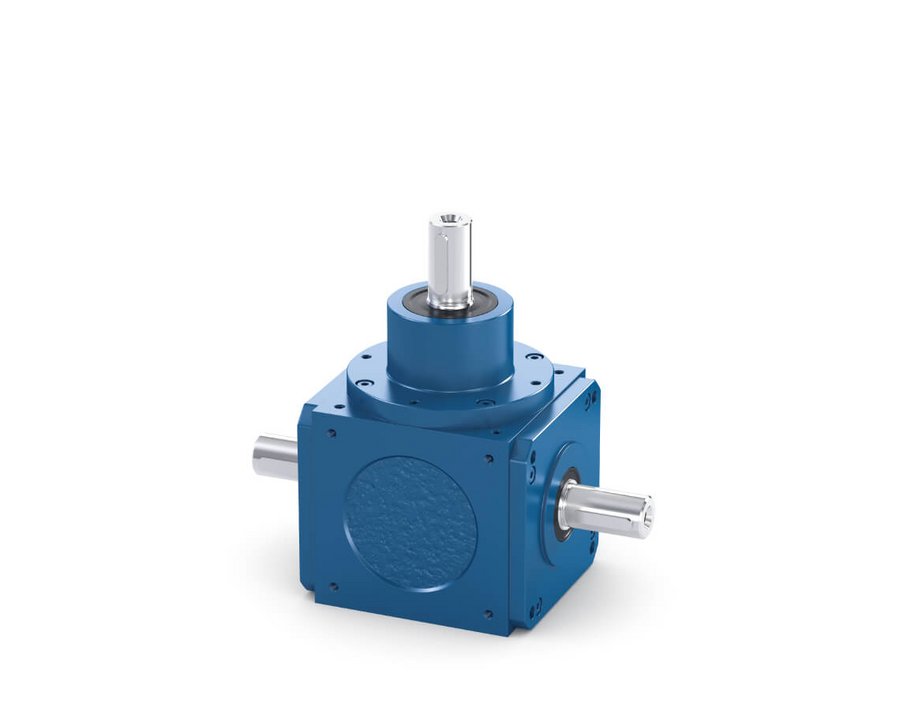

L
Winkelgetriebe mit Vollwelle mit Passfeder
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 27 – 15300 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 5700 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | bis 4500 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
ML
Winkelgetriebe mit Vollwelle mit Passfeder
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 27 – 15300 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 5700 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | bis 5000 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
H
Winkelgetriebe mit Hohlwelle mit Passfedernut
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 27 – 15300 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 5700 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | bis 4500 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
MH
Winkelgetriebe mit Hohlwelle mit Passfedernut
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 18 – 15300 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 5700 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | bis 5000 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
K
Winkelgetriebe mit Vollwelle mit Passfeder
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 27 – 3240 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 1100 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | 3000 – 4500 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
MK
Winkelgetriebe mit Vollwelle mit Passfeder
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 27 – 3240 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 1100 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | 3000 – 4500 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
LV
Winkelgetriebe mit Vollwelle mit Passfeder
| Übersetzungen: | i | [-] | 1,0 – 6,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 27 – 3240 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 10 – 1100 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | 3000 – 4500 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
Kataloge und Wartungsanleitungen
2D und 3D Dateien
Anfrageformular
Sie haben individuelle Anforderungen?
Wir haben die richtige kundenspezifische Lösung für Sie. Treten Sie mit uns in Kontakt.
Kundenspezifische Lösung
LS
Winkelgetriebe mit Vollwelle mit Passfeder
| Übersetzungen: | i | [-] | 1/1,5 – 1/2,0 |
| Max. zulässiges Abtriebsmoment: | T2maxzul | [Nm] | 45 – 2160 |
| Nenndrehmoment am Abtrieb: | T2Nzul | [Nm] | 23 – 720 |
| Max. Verdrehspiel: | j | [arcmin] | 10, 7, [4] |
| Max. Antriebsdrehzahl: | N1maxzul | [min-1] | 3000 – 4500 |
Die Betriebsart ist S5. Bei anderen Betriebsarten bitten wir um Rücksprache.
